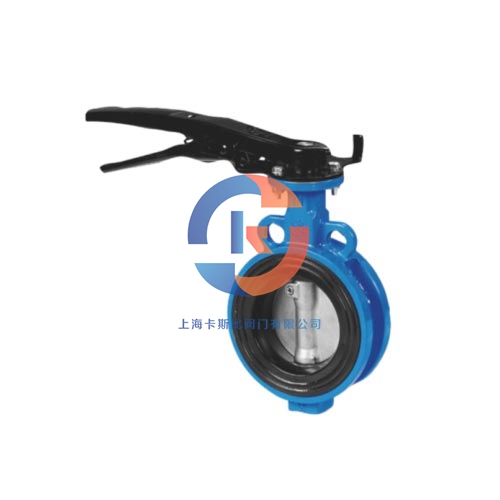

阀门的蝶板安装在管路的孔径方位。在碟阀阀体圆柱型通道内，园盘形蝶板围着中线转动，旋转方向为0°-90°中间，转动到90°时，阀体则处在开启的状态。碟阀结构紧凑、体型小、重量较轻，只由为数不多零件构成。并且仅需转动90°就可以迅速开闭，使用方便，一起该闸阀具有较好的流体控制特点。

2.气动蝶阀维护保养及调节

2.1继电器及消声器查验维护保养

每6个月对继电器开展检查维护保养，关键查验继电器是否有污垢堵阀心主题活动是不是轻松，消声器是否有污垢塞住，是不是顺畅。气动阀门是不是整洁没水份。

2.2气缸查验保养计划

平常搞好气缸表层清理及气缸转轴卡簧处给油，每6个月按时将气缸轴承端盖开启查验气缸内是否有脏物及水份，及其润滑脂情况。如润滑脂缺乏或已经干需在气缸拆卸维护保养清除以后加上润滑脂。

2.3阀体查验

每6个月查验阀体外型是不是优良，组装法兰盘有没有泄漏，假如便捷查验阀体密封性是不是优良，无损坏，及阀板运作能否灵便，闸阀有没有脏东西卡死。

2.4气缸体拆装及安装方式和注意事项

首先把气缸从阀体上卸下来，先将气缸两边盖拆卸，拆活塞时一定要留意活塞蜗杆方向，随后用外力作用顺时针气缸轴使活塞运作在外面，然后将关阀孔渐渐地换气用标准气压轻轻地将活塞顶出，但这种方法一定要留意渐渐地换气，不然活塞又突然喷出来，有点危险！再将气缸轴上弹簧片拆下来，气缸轴就能从另一端取出来。之后就可以对每一个构件进行清洗，加润滑脂，要加润滑脂部位为：气缸内腔及活塞密封环，蜗杆及背环片，也有传动齿轮及密封环。加入润滑脂后就需要按拆的次序及部位反顺序安装完毕就需要按拆的次序及部位反顺序组装，一定要留意齿条位置，一定要确保在开阀部位时即活塞缩到里去位置时传动齿轮上方槽与气缸体平行面，关阀部位时即活塞伸入外边的部位时传动齿轮上方槽与气缸体竖直。
